Организация данных Exchange

Банк данных

Microsoft Exchange Server хранит свои данные в едином репозитории, который называется банком данных (в Exchange 2003/2007), хранилищем Exchange (в Exchange 2010) или управляемым банком (в Exchange 2013 или более поздней версии). Основные компоненты банка данных — группы хранения (только в Exchange 2003/2007) и базы данных Exchange.

База данных Exchange

Существует два типа баз данных Exchange.

• В базе данных почтовых ящиков хранится их содержимое. Доступ к содержимому почтового ящика есть только у владельца этого ящика.
• В базе данных общих папок хранится содержимое этих папок. Доступ к нему есть у многих пользователей. Базы данных общих папок есть в версиях Exchange, предшествующих Exchange 2013.

В любой из этих баз данных данные хранятся в следующих форматах:

• Файл базы данных (.edb).

  Содержит заголовки сообщений, текст сообщений и обычные вложения.

  В базе данных Exchange 2003/2007 используются два файла: EDB-файл для текстовых данных и STM-файл для данных MIME.

• Файлы журнала транзакций (.log)

  Эти файлы содержат историю изменений в базе данных. Изменение заносится в файл базы данных только после регистрации в журнале. Такой подход гарантирует согласованное восстановление базы данных в случае внезапного прерывания работы базы данных.

  Размер каждого файла журнала — 1024 КБ. Когда активный файл журнала полон, Exchange его закрывает и создает новый файл журнала.

• Файл контрольных точек (.chk)

  Отслеживает, как информация, уже зарегистрированная в журнале, записывается в файл базы данных.

Группа хранения

В Exchange 2003/2007 группа хранения — это логический контейнер для баз данных Exchange, связанных файлов журнала транзакций, файлов контрольных точек и других системных файлов. Все базы данных в группе хранения объединены одним потоком журнала. Группа хранения является базовой единицей для резервного копирования и восстановления.

Начиная с Exchange 2010, концепция группы хранения прекращает свое существование. Поэтому для резервного копирования можно выбрать отдельные базы данных. Для каждой базы данных будет создана резервная копия вместе с необходимыми связанными файлами.

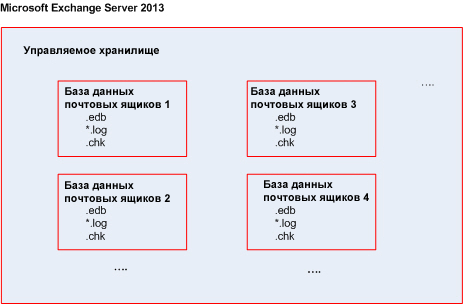

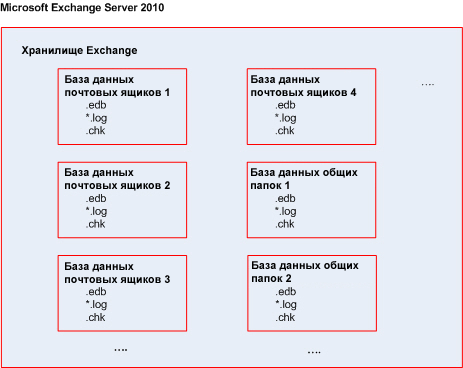

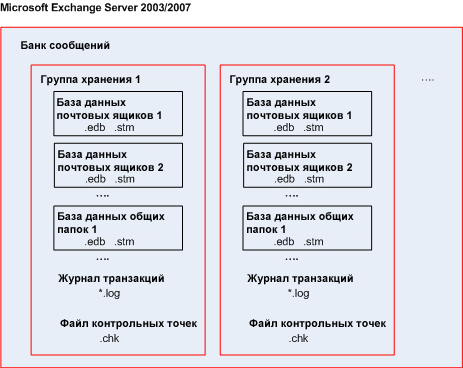

Структурная схема банка данных

На следующей диаграмме представлена структура банков данных для различных версий Exchange. Элементы данных, для которых можно создать резервную копию на уровне базы данных, отмечены красными рамками.
